耐力壁試験

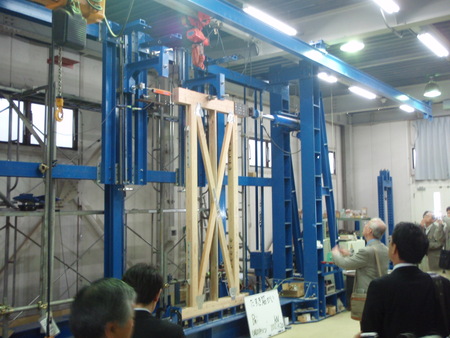

4月20日に木造特別委員会主催の耐力壁の試験見学会を行いました。
会場はカネシン開発試験センター(葛飾区)で行い、普段なかなか見ることのない
見学会だったと思います。


筋交  : 45×90 カナダ栂
柱・土台:105×105 KD杉
梁    :105×180 KD杉

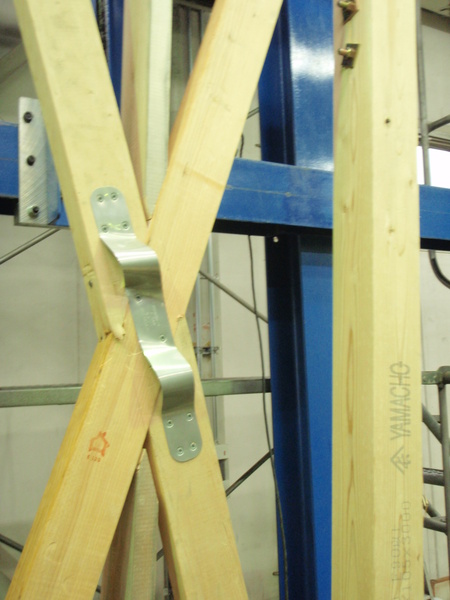

筋交金物:DP-2ジャスティンプレート破断


筋交タスキ掛け部:SUS短冊420
間柱と筋交はN70で留めています。(これが結構効いていました。)


試験結果であります。

故に終局耐力Puは基準耐力6.89kN
壁倍率3.86kNでした。

湘南建築工房一級建築事務所
高野淳一
